Настройка голосового шлюза Dlink DVG-2102S

Скачайте на компьютер файл конфигурации. Подключите роутер WAN портом в сеть (сеть должна выдавать DHCP). Настройте на своей сетевой карте любой адрес из сети 192.168.8.ХХХ.

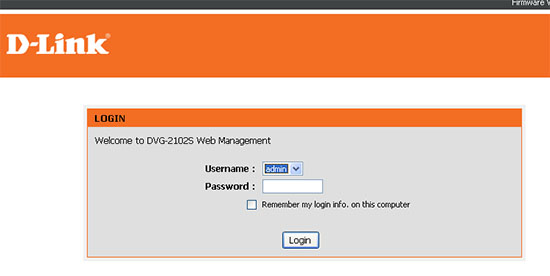

Наберите в строке браузер 192.168.8.254 – выбираем логин: admin, пароль оставляем пустым и нажимаем Login

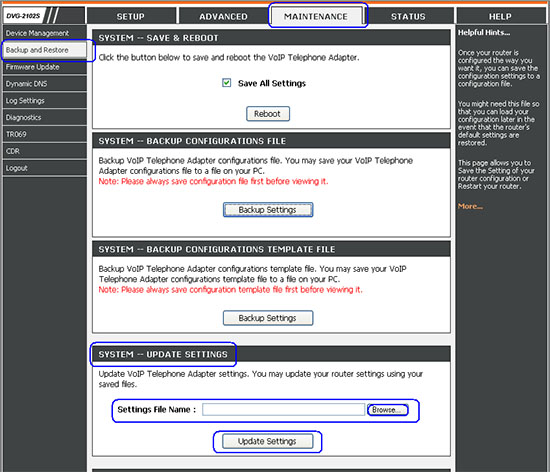

Заходим в раздел MAINTENANCE, вкладка Backup and Restore, подпункт SYSTEM - UPDATE SETTINGS

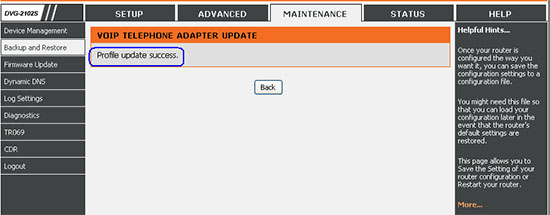

Теперь нам необходимо загрузить в шлюз файл конфигурации, который скачали в пункте 1 данной инструкции, для этого нажимаем Browse… и выбираем файл шаблона markfonTemplate, после этого нажимаем клавишу Update Settings. После прошивки шлюз выдает:

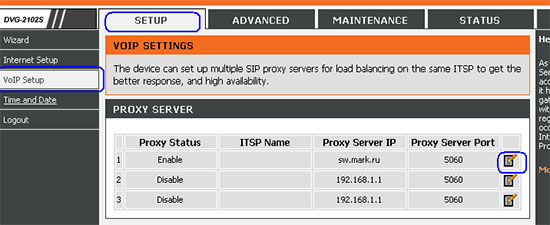

Заходим в главное меню, переходим во вкладку SETUP, подменю VoIP Setup

Нажимаем EDIT напротив 1-й строки

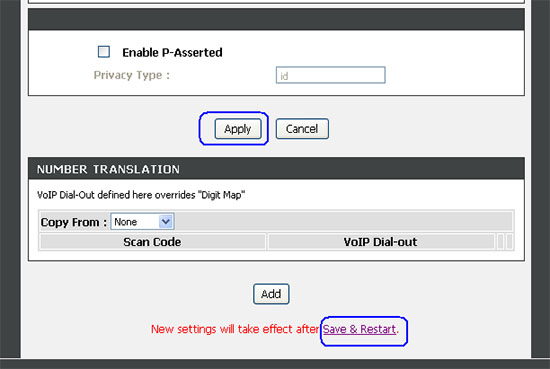

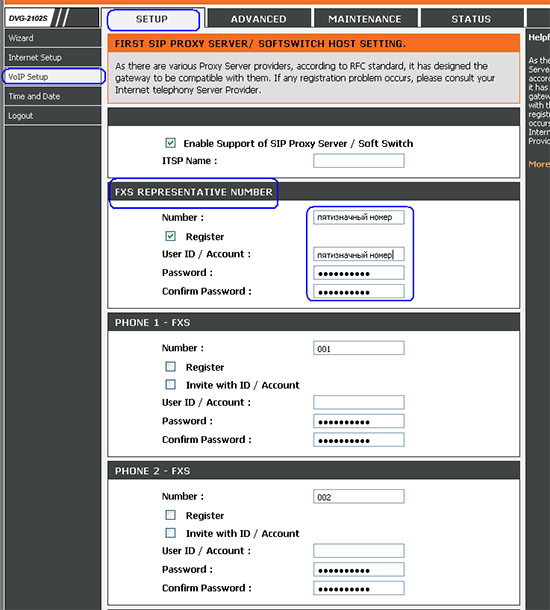

Нас интересует подменю FXS REPRESENTATIVE NUMBER. В нем необходимо настроить логин и пароль на VOIP соединение. Далее нажимаем Apply и Save&Restart

Заходим в главное меню, переходим во вкладку SETUP, подменю Internet Setup

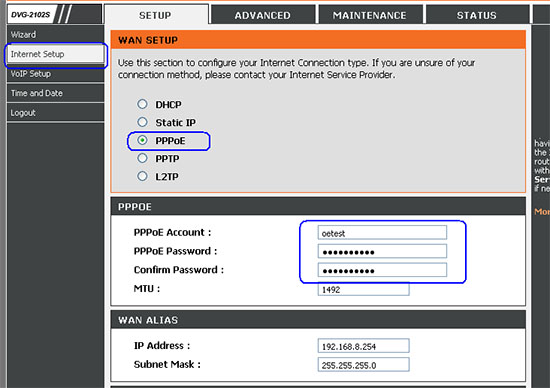

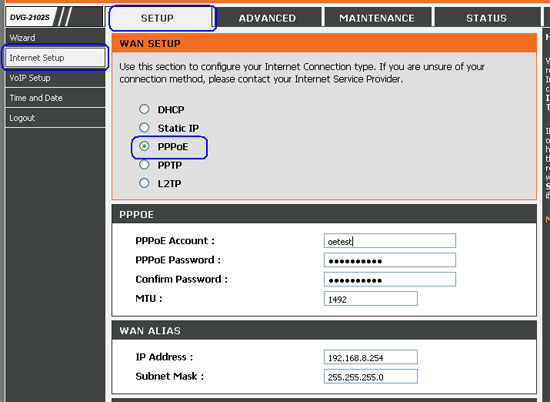

Выбираем пункт настройки PPPoE и в появившихся ниже полях, связанных с настройкой PPPoE, вписываем логин и пароль, данные для этого шлюза. Далее жмем Apply и Save&Restart

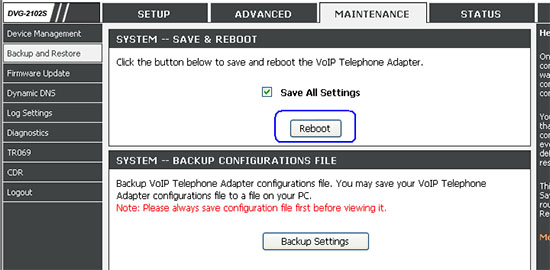

Шлюз автоматически перебросит Вас на страницу указанную ниже. Нажимаем Reboot и ждем перезагрузки

Проверяем работоспособность телефонии: подключаем телефон поочередно в первый и во второй телефонные порты на шлюзе и делаем исходящий вызов. Настраиваем пароли на вход:

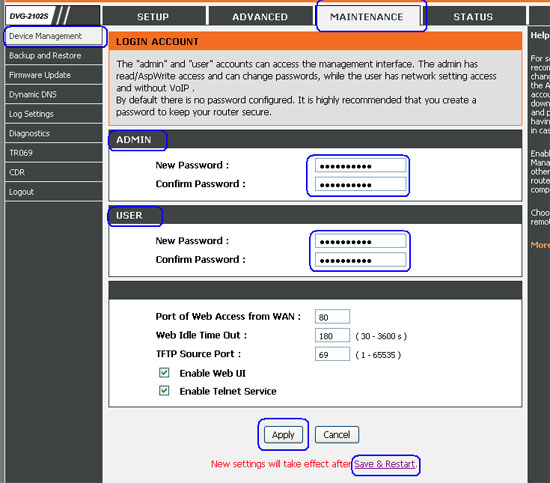

Вписываем пароль (например, серийный номер шлюза) как на логин admin, так и на логин user. В зависимости от того какой вариант Вы настраиваете:

А) Шлюз будет подключаться после роутера (сервера);

Б) Шлюз будет подключаться напрямую в сеть передачи данных компании марк.

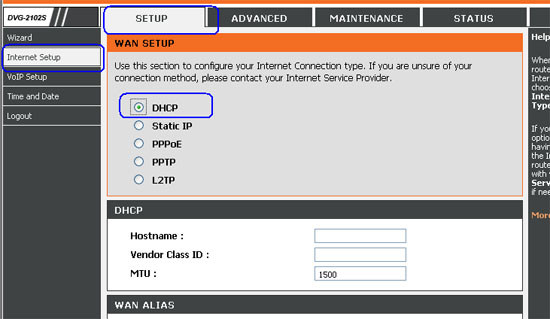

Необходимо будет выбрать для варианта А):

Для варианта Б):

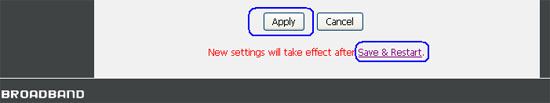

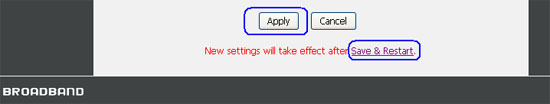

Далее нажимаем Apply и Save&Restart

Настройка завершена.
