Настройка голосового шлюза Linksys SPA 2102

Подключаем кабель (синего цвета в комплектации) к шлюзу в порт Ethernet и к сетевой карте на ПК.

В адресной строке браузера нужно набрать адрес 192.168.0.1, переходим на web-интерфейс шлюза.

Нажимаем кнопку Admin Login, затем Advanced:

Выбираем вкладку Voice, затем System.

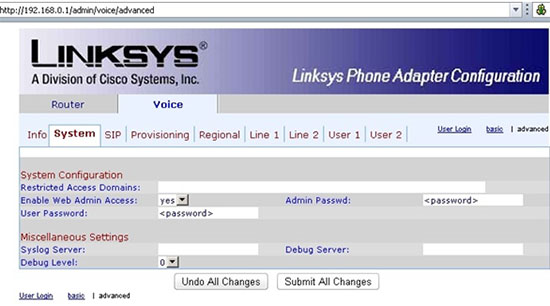

Здесь указываем AdminPasswd и User Password – пароль для захода на шлюз (любой). Переходим на вкладку SIP. Меняем параметр Max Auth на 5:

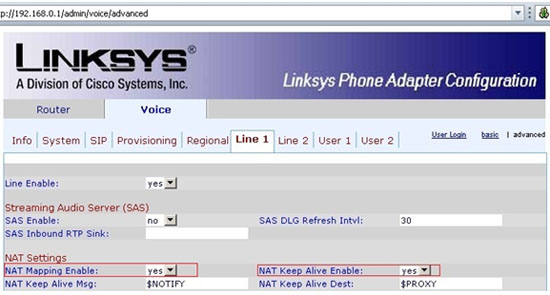

Переходим на вкладку Line 1. Меняем параметры NAT Mapping Enable и Keep Alive Enable на YES:

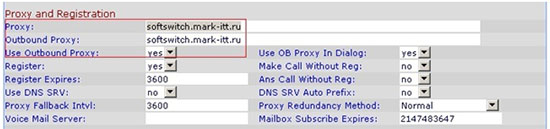

В разделе Proxy and Registration указываем: Proxy: softswitch.mark-itt.ru (также можно указать sw.mark.ru). Outbound Proxy: softswitch.mark-itt.ru. Use Outbound Proxy: yes

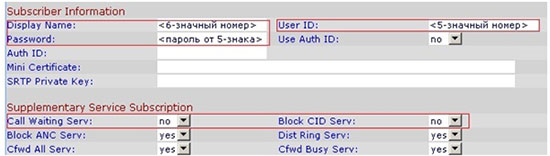

В разделе Subscriber Information указываем: Display Name – шестизначный номер телефона; User ID – пятизначный номер телефона; Password – пароль от пятизначного номера. Меняем параметры Call Waiting Serv: NO Block CID Serv: NO

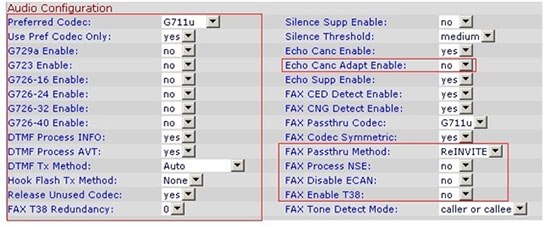

В разделе Audio Configuration приводим все параметры в соответствие картинке ниже:

При необходимости настраиваем Line2 по аналогии с Line1. Нажимаем кнопку внизу Submit all Changes. После этого для входа на шлюз набираем Имя пользователя admin и пароль, который устанавливали изначально в параметре AdminPasswd.

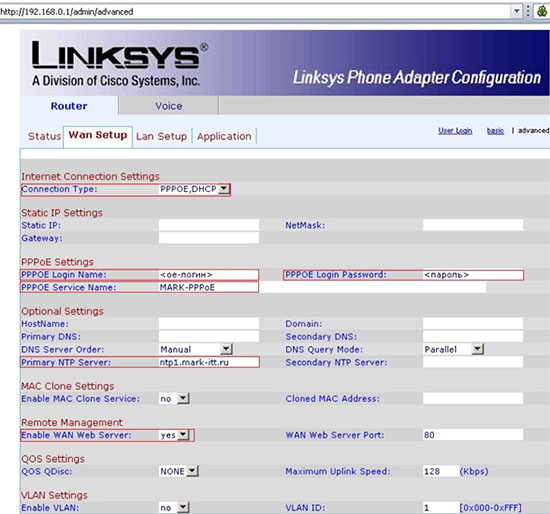

Заходим на шлюз, выбираем вкладку Router и Wan Setup. Здесь выбираем: Connection Type: PPPoE, DHCP (если шлюз подключается после роутера – DHCP, PPPoE) В разделе PPPoE Settings указываем: PPPoE login name – логин (пишется через oe , от договора на телефонию). Password – соответствующий логину пароль. Service name – MARK-PPPoE Primary NTP Server: ntp1.mark-itt.ru По желанию разрешаем удаленный доступ до шлюза: Enable wan web server – yes.

Переходим на вкладку Lan Setup.

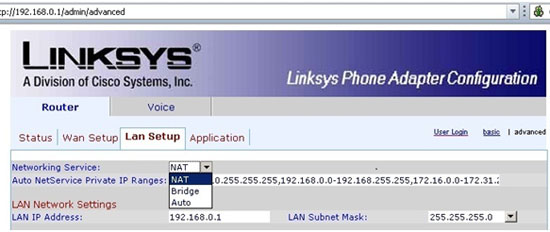

Устанавливаем Networking Service в режим Bridge. Если требуется использовать шлюз в качестве роутера (что не рекомендуется, т.к. NAT на шлюзе слабый, может быть низкая скорость трафика), тогда ставим NAT. Нажимаем Submit all changes, подключаем интернет-кабель в порт Internet на шлюзе, подключаем телефонный аппарат в разъем Line1/Line2. Пробуем снять трубку, должен быть длинный гудок. В случае, если требуется сбросить настройки до заводских, необходимо с подключенного к шлюзу телефонного аппарата набрать ****73738#1 и перезагрузить шлюз.
